ЛЕТНЕЕ ПАЛЬТО С РУКАВОМ РЕГЛАН
Летнее пальто с рукавом реглан
и капюшоном
На рисисунке показано летнее пальто с рукавом реглан и капюшоном.
Для построения чертежа выкройки пальто (размер 48) необходимы следующие мерки:
длина пальто 108 сантиметров
» спины до талии 38 »
» переда до талии 51 сантиметр
» плеча 14 сантиметров
полуокружность шеи 18 »
» груди 48 »
» талии 38 »
» бедер 50 »
длина рукава 58 »
Построение чертежа выкройки
Для построения чертежа выкройки спины и переда пальто вычерчиваем прямоугольник АВСД, вертикальные линии которого АД и ВС равны 108 сантиметрам – длине пальто по мерке, а горизонтальные линии АВ и СД, соответствующие ширине пальто, равны 55 сантиметрам (полуокружность груди по мерке плюс 7 сантиметров для всех размеров):
48 + 7 = 55 сантиметров
Глубина проймы.
От точки А вниз по линии АД откладываем 20 сантиметров и ставим точку Г (1/3 полуокружности груди по мерке плюс 4 сантиметра для всех размеров).
48 : 3 + 4 = 20 сантиметров
От точки Г вправо проводим горизонтальную линию до пересечения с линией ВС. Точку пересечения обозначаем Г1.
Линия талии.
От точки А вниз по линии АД откладываем 38 сантиметров (длина спины до талии по мерке) и ставим точку Т.
От точки Т проводим вправо горизонтальную линию до пересечения с линией ВС.
Точку пересечения обозначаем Т1.
Линия бедер.
От точки Т вниз по линии АД откладываем 18 сантиметров и ставим точку Л.
От точки Л проводим вправо горизонтальную линию до пересечения с линией ВС.
Точку пересечения обозначаем Л1.
Ширина спины.
От точки Г вправо по линии ГГ1 откладываем 19,5 сантиметра и ставим т очку Г2 (1/3 полуокружности груди по мерке плюс 3,5 сантиметра для всех размеров):
48 : 3 + 3,5 = 19,5 сантиметра.
От точки Г2 восстанавливаем перпендикуляр до пересечения с линией АВ.
Точку пересечения обозначаем П.
Ширина проймы.
От точки Г2 вправо по линии ГГ1 откладываем 13 сантиметров н ставим точку Г3 (1/4 полуокружности груди по мерке плюс 1 сантиметр для всех размеров):
48 : 4 + 1 = 13 сантиметров.
Ширина проймы для размера 52 и последующих равна 1/4 полуокружности груди.
Подъем полочки.
От точки Г1 вверх откладываем 24,5 сантиметра и ставим точку Ш {1/2 полуокружности груди по мерке плюс 0,5 сантиметра для всех размеров):
48 : 2 + 0,5 == 24,5 сантиметра.
Из точки Г3 (на прямой ГГ1) восстанавливаем перпендикуляр, длина которого равна также 24,5 сантиметра, и ставим точку П1.
Точку пересечения с линией АВ обозначаем П2.
Точки П1 и Ш соединяем.

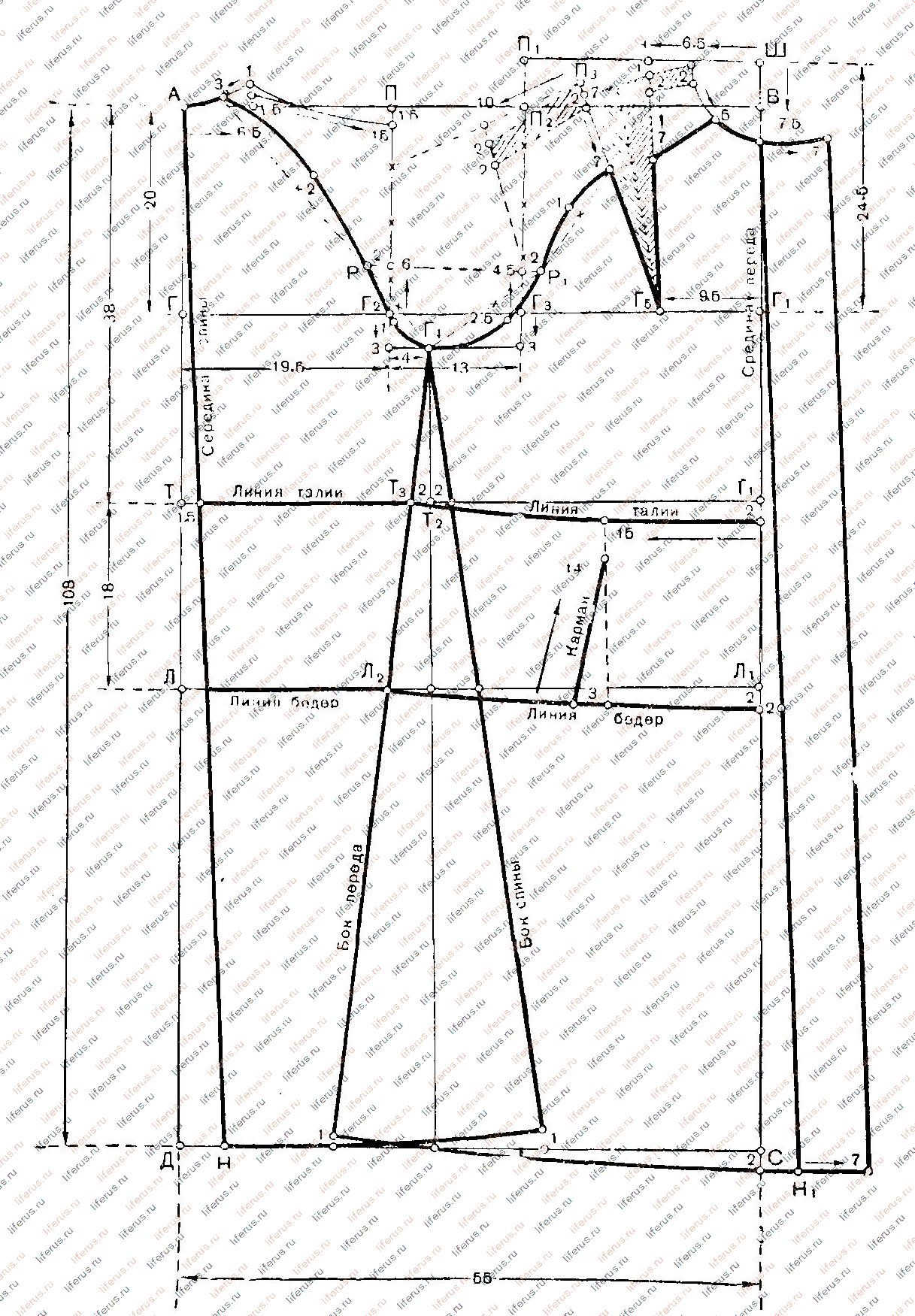

Чертеж выкройки спины и переда летнего пальто с рукавом реглан.
Спуск проймы.
Из точек Г2 и Г3 линии ПГ2 и П2Г3 продолжаем вниз на 3 сантиметра (для всех размеров).
Точки 3 и 3 соединяем.
Линия бока.
От точки 3 (спуск проймы) вправо откладываем 4 сантиметра (для всех размеров) и ставим точку Г4.
Вспомогательные линии и точки.
Линии ПГ2 и П2Г3 делим на четыре равные части.
От точки Г2 вверх откладываем 6 сантиметров, а от точки Г3 вверх откладываем 4,5 сантиметра (для всех размеров).
Точки 6 и 4,5 соединяем пунктирной линией и продолжаем ее влево за точку 6 на 2 сантиметра; намеченную точку обозначаем буквой Р.
Затем пунктирную линию, соединяющую точку Р с точкой 4,5, продолжаем вправо на 2 сантиметра и ставим точку P1.
На этом заканчиваем вспомогательные построения и переходим к вычерчиванию выкройки спины, а затем и переда.
Спина
Вырез горловины.
Отточки А вправо по линии АВ откладываем 6,5 сантиметра (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):
18 : 3 + 0,5 = 6,5 сантиметра.
От точки 6,5 вверх откладываем 1,5 сантиметра (для всех размеров).
От точки 1,5 вверх откладываем 1 сантиметр (для всех размеров).
Точки А и 1 соединяем вогнутой линией.
Наклон плеча.
От точки П (на прямой АВ) откладываем вниз 1,5 сантиметра (для всех размеров).
Линия плеча.
От точки 1,5 (горловина) через точку 1,5 (наклон плеча) проводим линию плеча длиной 15 сантиметров (длина плеча по мерке плюс 1 сантиметр на посадку для всех размеров):
14 + 1 = 15 сантиметров.
Середина спины.
От точки Т вправо по линии ТТ1 откладываем 1,5 сантиметра (для всех размеров).
Линию середины спины проводим от точки А через точку 1,5 до пересечения с линией СД.
Точку пересечения обозначаем Н.
Боковой шов.
От точки Т2 (по линии TT1) откладываем вправо 2 сантиметра (для всех размеров).
Линию бокового шва проводим от точки Г4 через точку 2 до пересечения с линией СД.
От точки пересечения вверх откладываем 1 сантиметр (для всех размеров).
Линия низа пальто.
Точки Н и 1 соединяем.
Линия реглана.
От точки 1 (горловина) по вырезу горловины влево откладываем 3 сантиметра (для всех размеров).
Точки 3 и Р соединяем пунктирной линией, делим ее пополам и от точки деления вверх под прямым углом к пунктирной линии откладываем 2 сантиметра (для всех размеров).
Линию реглана проводим через точки 3 и 2 к точке Р.
Затем точки Р и Г4 (на линии спуска проймы) соединяем пунктирной линией, делим ее пополам и от точки деления вниз под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).
Линию реглана продолжаем от точки Р через точку 1 к точке Г4.
Перед
Вырез горловины.
От точки Ш влево по линии ШП1 откладываем 6,5 сантиметра (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):
18 : 3 + 0,5 = 6,5 сантиметра.
От точки Ш вниз по линии ШС откладываем 7,5 сантиметра (1/3 полуокружности шеи по мерке плюс 1,5 сантиметра для всех размеров):\
18 : 3 + 1,5 = 7,5 сантиметра.
Точки 6,5 и 7,5 соединяем вогнутой линией.
Длина плеча от выреза горловины до нагрудной вытачки.
От точки 6,5 влево по линии ШП1 откладываем 4 сантиметра (для всех размеров).
От точки 4 вниз откладываем 1 сантиметр (для всех размеров).
Точки 1 и 6,5 соединяем.
Нагрудная вытачка.
Отточки Г1 влево (полинии ГГ1) откладываем 9,5 сантиметра и ставим точку Г5 (вырез горловины переда плюс 4 сантиметра — длина плеча от выреза горловины до нагрудной вытачки, минус 1 сантиметр для всех размеров):
6,5 + 4 — 1 = 9,5 сантиметра.
Точки 1 и Г5 соединяем.
От точки 1 влево (по наклону) откладываем 7 сантиметров (длина переда по мерке минус 1/3 полуокружности шеи по мерке, минус длина спины до талии по мерке):
51 — 18 : 3 — 38 = 7 сантиметров.
От точки Г5 через точку 7 проводим линию вытачки, равную по длине линии вытачки от точки Г5 до точки 1, и ставим точку П3 (линии вытачки должны быть равны между собой).
Длина плеча от нагрудной вытачки до проймы.
Точку П3 (на линии плеча) соединяем пунктирной линией с верхней точкой деления линии ПГ2.
От точки П3 влево по пунктирной линии откладываем 10 сантиметров (длина плеча по мерке минус длина плеча от выреза горловины до нагрудной вытачки):
14 — 4 = 10 сантиметров.
Точку 10 соединяем с нижней точкой деления линии П2Г3.
От точки 10 вниз откладываем 2 сантиметра (для всех размеров).
Точки 2 и П3 соединяем.
Боковой шов.
От точки Т2 влево (по линии ТТ1) откладываем 2 сантиметра и ставим точку Т3.
Линию проводим от точки Г4 через точку Т3 до пересечения с линией СД.
От точки пересечения линии СД вверх откладываем 1 сантиметр (для всех размеров).
Точку пересечения с линией ЛЛ1 обозначаем Л2.
Оформление линии талии.
От точки Т1 вниз по линии ВС откладываем 2 сантиметра (для всех размеров).
Точки 2 и Т3 соединяем.
Оформление линии бедер.
От точки Л1 по линии ВС откладываем вниз 2 сантиметра (для всех размеров).
Точки 2 и Л2 соединяем.
Оформление линии низа.
От точки С линию ВС продолжаем вниз на 2 сантиметра (для всех размеров).
Точки 2 и 1 соединяем плавной линией.
Линия реглана.
От точек 6,5 (горловина), 1, П3 и 2 откладываем вниз по 2 сантиметра (для всех размеров).
Точки 2 соединяем и заштрихованную часть выкройки срезаем.
Затем от точки 2 вниз по вырезу горловины откладываем 5 сантиметров, а от точек 2 (на линиях нагрудной вытачки) откладываем вниз по 7 сантиметров (для всех размеров).
Левую точку 7 соединяем с точкой Р1 пунктирной линией и делим ее пополам.
От точки деления вверх под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).
Точки Р1 и Г4 соединяем пунктирной линией, делим ее пополам и вниз от точки деления под прямым углом к пунктирной линии откладываем 2,5 сантиметра (для всех размеров).
Линию реглана проводим через точки 5 (на линии выреза горловины), 7, 7, 1, Р1, 2,5 к точке Г4.
Линия середины переда.
Линию бедер от точки 2 (расположенной на линии ВС) продолжаем вправо на 2 сантиметра (для всех размеров).
Линию низа от точки 2 продолжаем вправо (произвольно).
Линию середины переда проводим через точку 7,5 (на линии ВС) и точку 2 до низа.
Точку пересечения с линией низа обозначаем Н1.
Прибавка на борт.
От точек 7,5 и H1 вправо под прямым углом к линии середины переда откладываем по 7 сантиметров (для всех размеров).
Точки 7 и 7 соединяем.
Прибавку на борт можно делать по желанию — от 2 до 12 сантиметров.
Карман.
По линии талии от точки 2 влево откладываем 15 сантиметров (для всех размеров).
От точки 15 проводим вниз пунктирную линию до пересечения с линией бедер.
От точки пересечения влево по линии бедер откладываем 3 сантиметра (для всех размеров).
От точки 3 до пересечения с пунктирной линией проводим линию длиной 14 сантиметров (для всех размеров).
Рукав реглан
Задняя половинка рукава реглан
Вычерчиваем верхнюю часть выкройки спины.
Верхняя линия и низ рукава.
От точки 1 (горловина) откладываем вверх 4 сантиметра (для всех размеров).
Это расстояние делим пополам, точку деления обозначаем Ш1.
Вспомогательную пунктирную линию проводим от точки 4 через точку 15 (плечо) и далее произвольно.
От точки 15 (плечо) по вспомогательной пунктирной линии вправо откладываем 58 сантиметров (длину рукава по мерке).
От точки 58 под прямым углом к пунктирной линии откладываем 18 сантиметров (для всех размеров).
От точки 58 откладываем вниз 2 сантиметра (для всех размеров).
От точки 15 (плечо) откладываем вверх 2 сантиметра (для всех размеров).
Верхнюю линию рукава проводим от точки Ш1 через точку 2 (плечо) и далее к точке 2 (низ рукава).
Чертеж выкройки задней половинки рукава реглан.
Точку 2 (конец верхней линии) соединяем пунктирной линией с точкой 18 и делим ее пополам.
Из этой точки под прямым углом к пунктирной линии откладываем вправо 2 сантиметра (для всех размеров).
Линию низа рукава проводим от точки 18 через точку 2 до точки 2.
Нижняя линия рукава.
От точки 1 (горловина) по линии выреза горловины вниз откладываем 3 сантиметра (для всех размеров).
Точки 3 и Р соединяем пунктирной линией, делим ее пополам и от точки деления вверх под прямым углом к пунктирной линии откладываем 1,5 сантиметра (для всех размеров).
Точки Р и Г4 соединяем также пунктирной линией.
Измеряем это расстояние.
Для описываемого 48 размера это расстояние равно 11 сантиметрам.
Теперь от точки 6 вниз откладываем 11 сантиметров, делим это расстояние пополам и от точки деления вправо под прямым углом к линии, соединяющей точки 6 и 11, откладываем 0,5 сантиметра (для всех размеров).
Линию реглана проводим через точки 3 (на линии выреза горловины), 1,5, Р, 0,5 к точке 11.
Точки 11 и 18 соединяем.
Передняя половинка рукава реглан
Вычерчиваем верхнюю часть выкройки переда.
Вспомогательные линии.
От точки 2 (крайней верхней слева на линии плеча) через точку П3 проводим вспомогательную линию плеча длиной 14 сантиметров (длина плеча по мерке).
От точки 14 через точку P1 проводим пунктирную линию произвольной длины, на которой вниз от точки Р1 откладываем 48 сантиметров (длина рукава по мерке минус 10 сантиметров на плечо).
Через точку 48 проводим линию произвольной длины (под прямым углом к вспомогательной пунктирной линии).
Расстояние от точки P1 до точки 48 делим пополам и точку деления обозначаем Л.
Через точку Л проводим линию произвольной длины под прямым углом к вспомогательной пунктирной линии.
От точки 48 (линии низа) вправо откладываем 3 сантиметра (для всех размеров).
Точки 3 и Л соединяем.
Верхняя линия рукава.
Срезаем заштрихованную часть выкройки.
От точки Р1 влево до пунктирной линии (соединяющей точку P1 с точкой Р) откладываем 10 сантиметров (1/4 полуокружности груди по мерке минус 2 сантиметра для всех размеров):
48 : 4 — 2 = 10 сантиметров.
От точки 3 (низ рукава) влево откладываем 10 сантиметров (для всех размеров).
Верхнюю линию рукава проводим через точки 2, 2, 2, 2, 10, 10, продолжив прямую линию вниз на 2 сантиметра (для всех размеров).
Нижняя линия рукава.
По линии выреза горловины от точки 2 вниз откладываем 5 сантиметров (для всех размеров).
По линиям нагрудной вытачки откладываем вниз от точек 2 и 2 по 7 сантиметров (для всех размеров).
Точки 5 и 7 соединяем.
Точки 7 и Р1 соединяем пунктирной линией, делим ее пополам и от точки деления вверх под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).
Линию проводим через точки 7, 1 и Р1.
Точки Р1 и Г4 соединяем пунктирной линией и измеряем эту линию.
Для 48 размера она равна 14 сантиметрам.
Через точку 3 (спуск проймы) проводим от точки Г4 горизонтальную линию произвольной длины.
Пересечение этой прямой с пунктирной вспомогательной линией, идущей от точки Р1 к точке 48, обозначаем Р2.

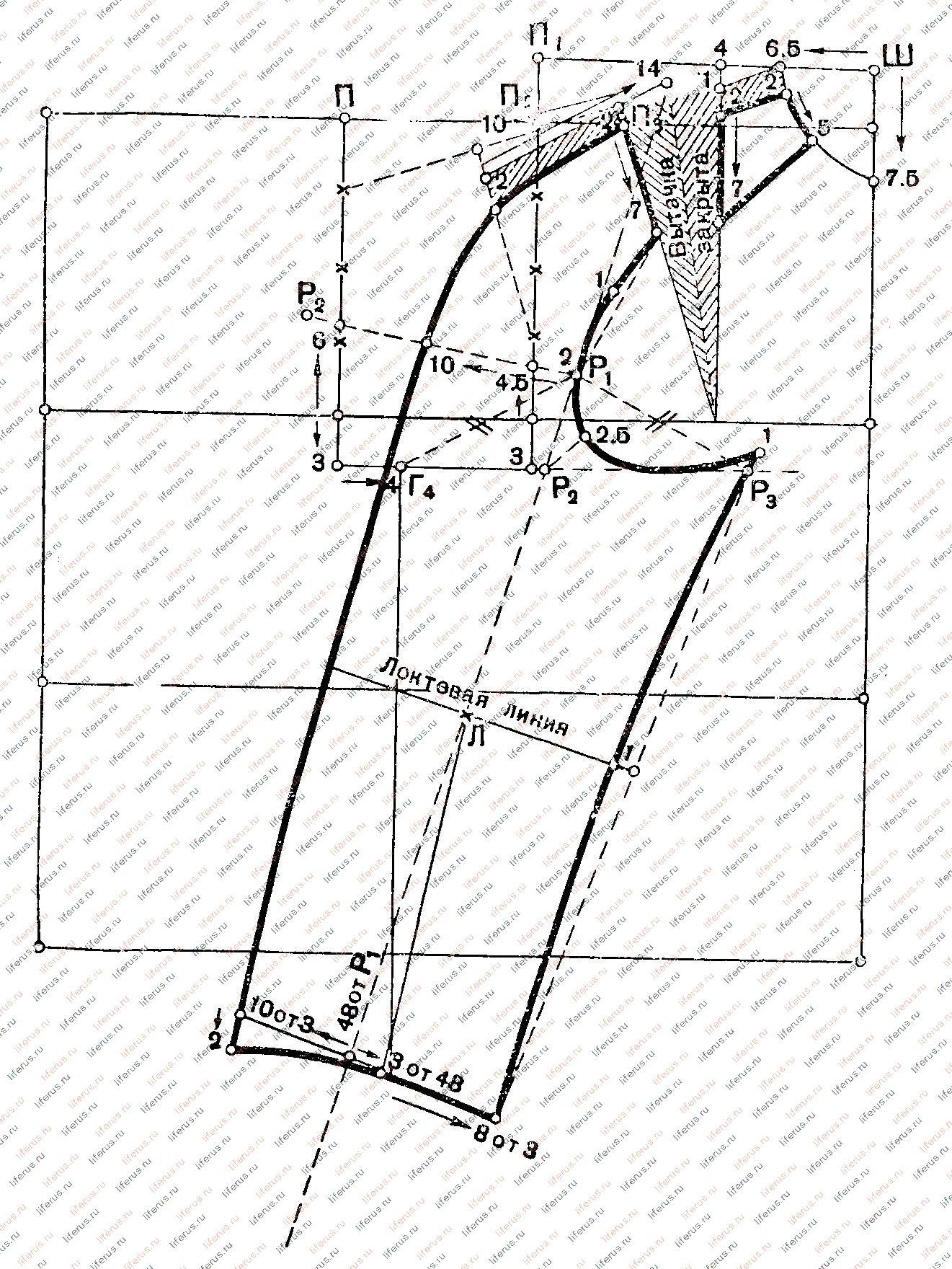

Чертеж выкройки передней половинки рукава реглан.
Затем проводим вспомогательную линию от точки Р1 до пересечения с линией, проходящей через точку 3 (от точки Г4).
Длина ее должна составить 14 сантиметров — расстояние, равное расстоянию от точки Г4 до точки Р1, и ставим точку Р3.
От точки 3 (низ рукава) вправо по вспомогательной линии откладываем 8 сантиметров (для всех размеров).
Точки 8 и Р3 соединяем пунктирной линией.
От точки пересечения этой прямой с локтевой линией влево под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).
Линию проводим через точки 8, 1 к точке Р3.
От точки Р3 линию продолжаем вверх на 1 сантиметр (для всех размеров).
Угол P1P2P3 делим пополам и на биссектрисе угла от точки Р2 откладываем 2,5 сантиметра (для всех размеров).
Линию продолжаем от точки Р1 через точку 2,5 до точки 1.
Линия низа.
Точки 2, 3 и 8 соединяем.
При крое передней половинки рукава нагрудную вытачку закрываем.
Капюшон
Для построения чертежа выкройки капюшона необходимы следующие мерки:
длина капюшона от лба до шейного позвонка 40 сантиметров
окружность головы 56 сантиметров
Построение чертежа выкройки
Вычерчиваем прямоугольник АВСД, горизонтальные линии которого АВ и СД, составляющие ширину капюшона, равны 28 сантиметрам (полуокружность головы по мерке):
56 : 2 — 28 сантиметров.
а вертикальные линии АД и ВС равны 40 сантиметрам — длине капюшона по мерке.
Вспомогательные точки.
Линию АД делим на четыре равные части.
Точки деления обозначаем К, K1 и К2.
Линия пришива.
Линию СД делим пополам.
От точки деления вправо откладываем 2 сантиметра (для всех размеров) и ставим точку К3.
Точки К2 и К3 соединяем пунктирной линией и делим ее пополам.
Чертеж выкройки капюшона.
От точки деления вверх под прямым углом к пунктирной линии откладываем 2 сантиметра (для всех размеров).
Линию проводим через точки К2, 2 к точке К3.
Вытачка и верхняя линия капюшона.
От точки А вправо по линии АВ откладываем 10 сантиметров (1/4 длины капюшона):
40 : 4 = 10 сантиметров.
Точки 10 и К соединяем пунктирной линией, делим ее пополам и от точки А через точку деления пунктирной линии откладываем 17 сантиметров (для всех размеров).
Затем от точки А вниз (по линии АД) откладываем 2 сантиметра (для всех размеров).
Линию вытачки проводим от точки 2 через середину пунктирной линии к точке 17.
От точки А вправо откладываем 7 сантиметров (для всех размеров).
От точки 17 через точку 7 проводим линию длиной 17 сантиметров.
От точки В вниз по линии ВС откладываем 6 сантиметров (для всех размеров).
Точки 17 (верхнюю) и 6 соединяем пунктирной линией.
От точки 17 (верхней) вправо откладываем 2 сантиметра (для всех размеров).
Линию вытачки проводим через точки 2 и 7 к точке 17 (нижней).
Пунктирную линию от точки 2 до точки 6 делим пополам и от точки деления вверх под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).
Линию проводим через точки 2 и 1 к точке 6.
Точки 6 и К3 соединяем.
Раскрой и пошив
При раскрое пальто реглан или полупальто спину, перед и рукава по длине раскладывают по долевой нити ткани, если иное не предусмотрено фасоном.
При крое делают следующие припуски на швы (в сантиметрах): по вырезу горловины — 1, по плечу — 2, по линии бока — 3, внизу — 5-6, по линии борта — 1.
После раскроя по контуру деталей выкройки спины, полочки, а также задней и передней или верхней и нижней половинок рукава прокладывают силки (по вырезу горловины, пройме, боковым и плечевым швам, вытачкам, карманам, середине переда, по низу пальто).
После наложения силков детали между собой раздвигают и силки между ними разрезают.
Таким образом получают контур выкройки на парных симметричных деталях.
Затем пальто подготавливают к примерке.
Приметывают прокладку — бортовую парусину.
Спину и полочку (перед) по плечевым и боковым швам соединяют по проложенным силкам и сметывают их.
Соединяют заднюю и переднюю или верхнюю и нижнюю половинки рукава.
Затем подготавливают рукав реглан и соединяют со спиной и полочкой.
В горловину вметывают проутюженную бортовую парусину подворотника.
Затем производят примерку, на которой устраняют все обнаруженные дефекты, уточняют окончательно форму воротника, отрисовывая и подрезая его.
После примерки все изменения, сделанные во время примерки, переносят с правой стороны пальто на левую, накладывая силки.
Ко второй примерке у пальто необходимо обработать карманы (если они предусмотрены фасоном) и борта.
Борт обрабатывают следующим образом: для того чтобы придать полочке (переду) определенную форму и выпуклость груди, с изнанки делают прокладку из бортовой парусины и бортового волоса.
Прокладку прометывают от плеча, проймы и горловины на расстоянии 3 сантиметров, затем прометывают по краю прокладки и сгибу отворота.
Ддя большей упругости отворотов полочку н прокладку выстегивают вручную косыми стежками параллельно линии сгиба отворота, наминай от сгиба отворота к краю борта, при этом делают посадку прокладки из бортовой парусины.
После того как отвороты выстеганы со стороны прокладки, их увлажняют и утюжат.
Для того чтобы не было излишней толщины края отворота и борта, прокладку по краю борта и отворота срезают на 1 сантиметр от обрезного края.
Для того чтобы борт и отворот по краю не растягивались, прокладывают специальную тесьму или кромку, лучше из хлопчатобумажной ткани шириной 1 - 1,5 сантиметра, которую приметывают, отступив на 0,75 - 1 сантиметр от обрезного края борта.
Тесьму или кромку приметывают с соответствующей посадкой по отвороту и борту, а затем её пришивают вручную через край с двух сторон: с одной стороны (ближе к обрезному краю) захватывают за часть нити основной ткани незаметными стежками с лицевой стороны, а с другой стороны кромку пришивают также через край, но захватывая только прокладку из бортовой парусины.
Затем полочку и прокладку утюжат и приметывают подборт также с соответствующей посадкой в углах и отвороте и все прострачивают по краю кромки.
Шов притачки подборта разутюживают на две стороны, после чего подборт выворачивают.
Углы выравнивают, прометывают и выпускают ровный кант по отвороту из-под борта в сторону полочки, а по борту ниже отворота — с полочки в сторону подборта.
Готовый рукав сшивают стачным швом и разутюживают на две стороны или (в пальто реглан) накладывают сверху и настрачивают на расстоянии от края по фасону и вметывают в горловину обработанный подворотник.
Низ пальто и рукава подшивают бархатным или потайным швом, а также и на машине (пыльники, плащи), в зависимости от ткани и назначения пальто.
Затем подшивают подкладку и пришивают пуговицы.
